Bitta nasosni boshqarish va qutini himoya qilish







1.Shunda 4 ta asosiy dastur rejimlari mavjud:



** Yuqorida va pastga suv quyish uchun suv ta'minoti **: Ushbu ilova yuqori va quyi suv idishlarini suv bilan ta'minlash uchun maxsus ishlab chiqilgan.

** Bosimning bosimli suv ta'minoti **: Ikkinchi dastur bosimni boshqarish orqali suv ta'minoti, bosim murabbiyi bilan aloqa.

** Kanalizatsiyadan voz kechish **: uchinchi dastur oqava suvlarni samarali olib tashlash orqali murojaat qiladi.

** Sof vaqt davri Boshqarish **: Yakuniy dastur vaqtga asoslangan nazoratni taklif etadi, foydalanuvchilarga ma'lum vaqt oralig'iga ko'ra, nasos operatsiyalarini rejalashtirishga imkon beradi.

Xulosa qilib aytganda, ushbu to'rtta talabnomada suv quyish, suv ta'minoti, bosimni suv ta'minoti, kanalizatsiya berish, kanalizatsiya berish, suvni boshqarish bo'yicha turli vazifalar uchun keng qamrovli echimlar. Har bir dastur turli xil tarmoqlar va muhitda samarali, ishonchli va barqaror suv bilan ta'minlashni ta'minlaydigan aniq muammolar va talablarga javob berish uchun mo'ljallangan.

Ariza	2 qutbli kalit	Tavsif
1	0 0	Idishni tank.
2	1 1	Bosim tugmachasini bosimli nasosni boshqarish.
3	0 1	Drenajni tekislik sensori bilan.
4	1 0	Vaqtni boshlash va to'xtatish. [Sensor terminalini bekor qiladi]
1 qutbli murvat (Imkoniyat)
5	1	Termal nazorat

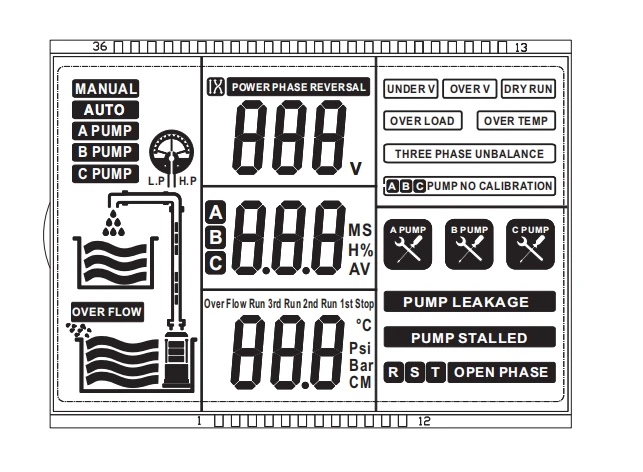

2. LCD displeyda.

Tizim real vaqt rejimida kuchlanish va oqimlarni namoyish qilish orqali har tomonlama monitoring eritmasini taqdim etadi, foydalanuvchilarga suv nasosining samarali ishlashi uchun tanqidiy bo'lgan elektr parametrlari to'g'risida xabardor bo'lishga imkon beradi. Ushbu real vaqtli ma'lumotlar taqdimotini zudlik bilan aniqlangan va ko'rib chiqilishi mumkin bo'lgan har qanday o'zgaruvchanlik yoki anomaliyalarni tezda aniqlash va ko'rib chiqish mumkinligini ta'minlaydi, shu bilan tizimning umumiy ishonchliligini oshirish.

Elektrlik va oqimlarning real vaqt rejimida suv nasosining ish dinamikasi dinamik formatda keltirilgan. Bu shuni anglatadiki, foydalanuvchilar grafik vakolatxonalar yoki jonli ko'rsatkichlar orqali uni grafik vakolatxonalar yoki uning ishlashini ta'minlaydigan animatsion ko'rsatkichlar orqali tasavvur qilishlari mumkin.

Bundan tashqari, tizim buzilish mexanizmi bilan jihozlangan, bu uning diagnostika imkoniyatlarini oshiradi. Nosoz yoki g'ayritabiiy holatda, interfeysdagi tegishli belgisi, bu masalaga zudlik bilan e'tibor qaratishni boshlaydi. Ushbu vizual ogohlantirish, haddan tashqari ovqatlanish, haddan tashqari kam bosim yoki mexanik etishmovchilik kabi mumkin bo'lgan muammolarning tezkor ko'rsatkichi bo'lib, foydalanuvchilarga tuzatuvchi harakatlarni tezda tuzatishlarini ta'minlaydi. Ushbu xususiyatlarni birlashtirish orqali tizim nasosning ishlashini kuzatib boradi, balki keyingi zarar yoki pasayishning oldini olish uchun o'z vaqtida aralashishni ta'minlaydi.

Umuman olganda, real vaqt ma'lumotlarini namoyish etishning kombinatsiyasi, nasos dinamikasining dinamikasi va yoriqli piktogrammalar foydalanuvchilarga qulay va yuqori funktsional monitoring muhitini yaratadi. U suv nasosining uzluksiz ishlashini ta'minlash uchun aniq tushunchalar va umumiy operatorlarni kerakli ma'lumotlarni va umumiy operatorlarni talab qiladigan texnik mutaxassisga ham olib keladi.



3. Asosiy operatsiya

Core himoyasi parametr Calibsione tomonidan faollashtirilgan







Tugmasi	F-ni boshqarish uchun avtoulovga qo'lda qo'llanma uchun qo'llanma
Rejimi Sozlamoq	[2-parametr 01200- AUTO / AUTONI QANDAY QANDAY MA'LUMOT [2-parametr 01201 ga o'rnatildi]]- Avtomatik rejimda qulflangan barcha tugmalar. 5SEC uchun "rejim" ni o'chirish uchun. Keyin nasos to'xtaydi va kontroller qo'lda rejimga o'tadi.



Tugmasi	OperatsiyaIchidaQo'llanma
Boshlamoq	Nasos ishlamayotganda boshlanishi kerak.
TO'XTATISH	Agar yugurish bo'lsa, nasos to'xtashi kerak.
Keyin rejimini to'xtating	Displeyda so'nggi beshta muvaffaqiyatsizlik yozuvlari ko'rsatilgan.
Keyin stop bo'ling	Displeyda jamg'arish vaqtini ko'rsatadi.
Nasos va motor himoyalanganligini ta'minlash uchun, nasos operatsion standartlarga muvofiq tezyurar bo'lsa, nazoratchi parametrlarni takomillashtirish juda muhimdir. Har bir o'rnatish yoki texnik xizmat ko'rsatishdan keyin kalibrlashni bajaring.
Boshlamoq Yoki do'kon tugmasi	Parametrli kalibrlash: Qo'lda rejimida "Boshlash" tugmasini bosing, shuningdek, ishlatilayotgan paytda yugurish vaqtini bering, so'ngra "Start" ni ushlab turing (taxminan 5-10 sek) yoki"Do'kon" tugmachasini bosing (sariq qopqoqli asosiy taxtdagi tugma). Nazoratchi "di" tovushini yaratadi. Endi boshqaruvchi hozirgi motor xususiyatiga kalibrlash kerak.
TO'XTATISH	Parametr o'chirish: Nasosni to'xtatishini ta'minlash uchun, boshqaruvchi "di" tovush chiqarguncha "to'xtash" ni ushlab turing. (Taxminan 5-10 ni ushlab turing). Nazoratchi endi barcha kalibrlashdan tozalanishi kerak.
